Прошивной инструмент

BRIGHETTI MECCANICA s.r.l., как производитель инструментов для металлорежущих станков, в том числе и для станков с ЧПУ, заявил о себе в начале 80-х годов прошлого века. Кропотливая работа предприятий BRIGHETTI MECCANICA s.r.l. всегда славилась инструментом высокого качества, сотрудники прилагают максимальные усилия, как с технической, так и с коммерческой точки зрения для своевременного удовлетворения всех возможных запросов своих клиентов. Компания держит на своих складах весь ассортимент продукции, что делает минимальными сроки поставки и способствует удобной работе с заказчиками. Все стадии производства осуществляются в исключительно на производственных мощностях Италии.

Продукция  s.r.l.:

• прошивные головки;
• прошивки для многогранных отверстий, наружных цилиндрических стержней и специального назначения;
• прошивки для ключей TORX;
• калибры для многогранных отверстий;
• ВТ/BTA – устройства для прошивки внутренних шпоночных пазов на станках с ЧПУ;
• переходные втулки;
• хвостовики;
• токарные хомуты.

Наряду со стандартным инструментом, представленным в общем каталоге, BRIGHETTI MECCANICA s.r.l изготавливает и специальный, на основании технических чертежей заказчика. Каждое изделие подвергается надлежащей термообработке, а по необходимости, наносится различный тип покрытия.

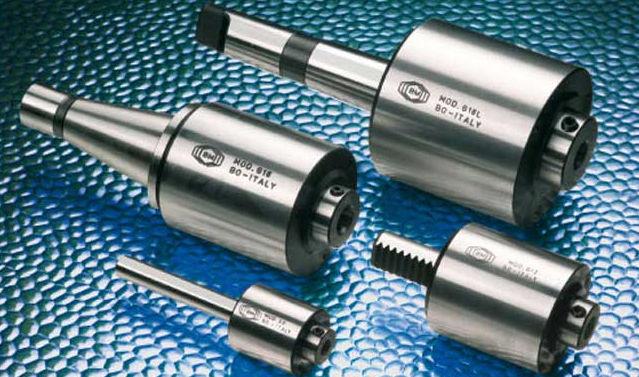

Прошивные головки

Прошивная головка – это инструмент для быстрого изготовления многогранных отверстий различной формы (квадратной, шестигранной, TORX R, острошлицевой, шлицевой и т. д.) в глухих или сквозных отверстиях. Кроме того, с помощью адаптера и той же прошивной головки можно изготовить наружные стержневые поверхности с заданной формой сечения. Прошивная головка может использоваться на большинстве станков с вращательным движением, как на станках традиционных (токарный станок, фрезерный станок), так и на станках с числовым программным управлением; может работать как по вертикали, так и по горизонтали. Несущий вал прошивки располагается в корпусе прошивной головки под определённым углом и монтирован на шариковые подшипники, способные выдерживать значительные нагрузки обработки. Комбинированное действие вращения, подачи станка и колебательного движения позволяют прошивке плавно углубиться в обрабатываемую заготовку, с предварительно просверленным отверстием, придавая, таким образом, желаемый профиль.

Прошивные головки изготавливаются со следующими типами соединения:

• цилиндрическое соединение;
• соединение конус Морзе;
• соединение ISO-DIN 69871/DIN 2080;
• соединение VDI;
• соединение HSK.

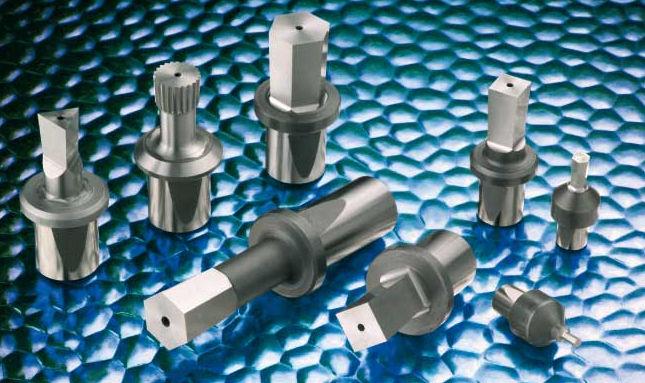

Прошивки

Прошивка для внутренних отверстий – это инструмент, у которого передняя направляющая часть обладает формой идентичной заданному отверстию, в то время как задняя часть представляет собой цилиндрический хвостовик для крепления в прошивной головке. Прошивка или матрица для внешних стержней, наоборот, состоит из стального диска, внутри которого воспроизведен профиль, предназначенный для изготовления.
Прошивки изготавливаются с размерами семи серий, и отличаются по диаметру хвостовика для присоединения к прошивной головке: G5, G8, G12, G12A, G16, G16L, G25.

Важно

Перед процессом прошивания, необходимо получить отверстие на заготовке, превышающее (от 0,1 до 0,3 мм) по размеру готовое фасонное отверстие, более глубокое в глухих отверстиях для выхода стружки. При выполнении особенно сложной обработки, рекомендуется использовать соответствующую СОЖ для резания.

Покрытия

В зависимости от условий обработки, прошивки могут изготавливаться со следующими типами покрытий:

• TiCN;
• TiN;
• TiAlN;
• INOX-PLUS.

Демонстрационное видео работы прошивного инструмента BRIGHETTI MECCANICA

Каталог продукции BRIGHETTI MECCANICA

Демонстрационное видео работы ВТ/BTA – Устройства для прошивки внутренних шпоночных пазов на станках с ЧПУ

Прошивная головка BT для обрабатывающих центров и фрезерных станков с ЧПУ
