ІНСТРУМЕНТ ДЛЯ РОЗВАЛЬЦІВКИ ТРУБ

Залежно від конструкції теплообмінного апарату та типорозмірів труб використовуються вальцювання різних серій. У вальцювання всіх серій (крім “РО”) позначення конкретних моделей містять цифровий індекс, що вказує на номінальний внутрішній діаметр труб, для яких призначені ці вальцювання. Крім вальцювань у зборі можуть бути поставлені змінні комплекти веретен та роликів.

ЗАГАЛЬНІ ВІДОМОСТІ ПРО РОЗВАЛЬЦІВКУ ТРУБ

Розвальцювання є найбільш поширеним способом отримання міцних та герметичних з’єднань труб із трубними решітками (колекторами) теплообмінних апаратів та котлів.

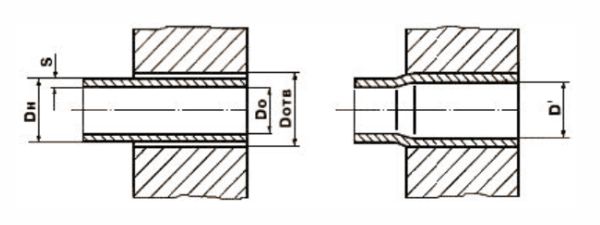

Для отримання надійного з’єднання труби з трубною решіткою (колектором) необхідно виконати таку умову:

D’ = Dо + Δ+ K x S,
де:
D’ – розрахунковий внутрішній діаметр труби після розвальцювання;
До – внутрішній діаметр труби до розвальцювання;
Δ – діаметральний зазор між отвором у трубній решітці (Dотв) і трубою (Dн), Δ= Dотв – Dн;
S – товщина стінки труби;
К – коефіцієнт, що враховує тип теплообмінного апарату:
К = 0,1 – для конденсаторів, маслоохолоджувачів, водопідігрівачів, випарників, бойлерів тощо.
К = 0,2 – для котлів.
