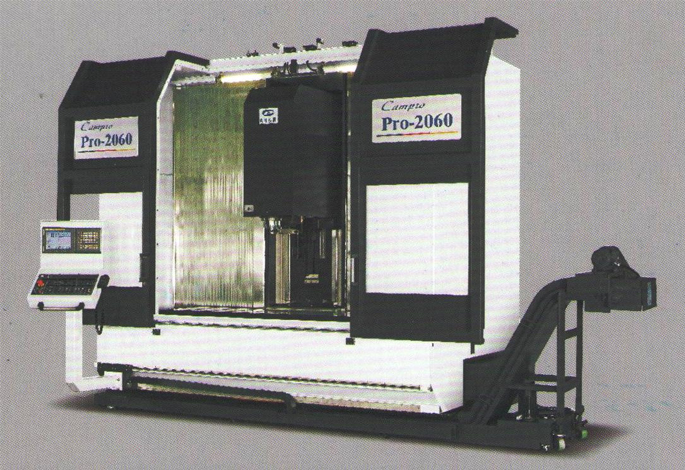

Вертикальний центр з рухомою колоною, серія PRO
Вертикальні обробні центри з рухомою колоною серії PRO є високошвидкісним багатоосьовим обробним центром, який підходить для різних галузей промисловості. У цих обробних центрах представлена інноваційна концепція рухомої колони. Крім того, дана серія верстатів має дуже низький центр ваги, що дає покращену стабільність під час процесу обробки деталей та забезпечує оптимальне поглинання енергії.
Відмінності даної серії PRO:
- Потужні високооборотні шпинделі з вбудованим двигуном
- Швидка, гнучка та високопродуктивна 3-х осьова рухома колона
- Достатньо великий простір для встановлення 4-ої осі
Техничні характеристики:
| Модель | Од. вим. | PRO-2060 | PRO-3060 | PRO-4060 |
| Осі | ||||
| Переміщення по осі X | мм | 2000 | 3000 | 4000 |
| Переміщення по осі Х з роздільником | мм | 2х700 | 2х1220 | 2х1720 |
| Переміщення по осі Y | мм | 600 | 600 | 600 |
| Переміщення по осі Z | мм | 700 | 700 | 700 |
| Стіл | ||||
| Розмір столу | мм | 635х2500 | 635х3500 | 635х4500 |
| Відстань від торця шпинделя до столу | мм | 100~800 | 100~800 | 100~800 |
| Відстань від центру шпинделя до колони | мм | 685 | 685 | 685 |
| Максимальне навантаження на стіл | кг | 1300 | 1800 | 2200 |
| Т-подібні пази | мм | 18х5х100 | 18х5х100 | 18х5х100 |
| Шпиндель | ||||
| Швидкість обертання шпинделя | об/хв | 12000 (15000 / 18000) вбудований привід у шпиндель | ||
| Потужність | кВт | L: 10/15 H: 15/18,5 | ||
| Конус шпинделя | тип | 7/24 конус № 40 | ||
| Діаметр шпинделя | мм | 70 | ||
| Інструментальна система | ||||
| Хвостовик інструменту/td> | тип/td> | ВТ-40 | ||
| Тип оправлення | тип | Р-40Т (45°) | ||
| Кількість інструментів | шт | 24Т (36T / 48Т) | ||
| Максимальний діаметр ин-ту | мм | Ø70 (130) | ||
| Максимальна довжина ін-ту | мм | 250 | ||
| Максимальна вага інструм-ту | кг | 7 | ||
| Час зміни інструменту | сек | 2,5 (6) | ||
| Подачі | ||||
| Швидкі переміщення осями (X/Y/Z) | м/хв | 30/30/30 | ||
| Інше | ||||
| Необхідний тиск повітря | кгс/см² | 7~8 | ||
| Споживана потужність | кВт | 25 | 25 | 25 |
| Габаритні розміри (ДхШхВ) | мм | 5200х4300х3400 | 6400х4300х3400 | 7400х4300х3400 |
| Маса | кг | 12000 | 14500 | 17500 |
Стандартна комплектація:
- Нарізання різьблення.
- 12000 об/хв вбудований привід.
- Автоматичне вимкнення живлення.
- Повністю закрита зона обробки.
- Рухома колона.
- Охолодження шпинделя маслом.
- Бак для СОР із фільтром.
- Конвеєр для видалення стружки із баком.
- Система продування шпинделя.
- Повністю закрита зона обробки.
- Система автоматичного змащення.
- Охолодження електричної шафи.
- Масловідділювач.
- Блокування дверей.
- Трансформатор 380В/50Гц.
Додаткове обладнання:
- Швидкість шпинделя 15 000 / 18 000 об/хв (вбудований у шпиндель привод).
- Помпа високого тиску.
- Лінійний датчик положення.
- Четверта вісь з поворотним столом.
- Система виміру заготівлі.
- Автоматичний вимір довжини інструменту.
