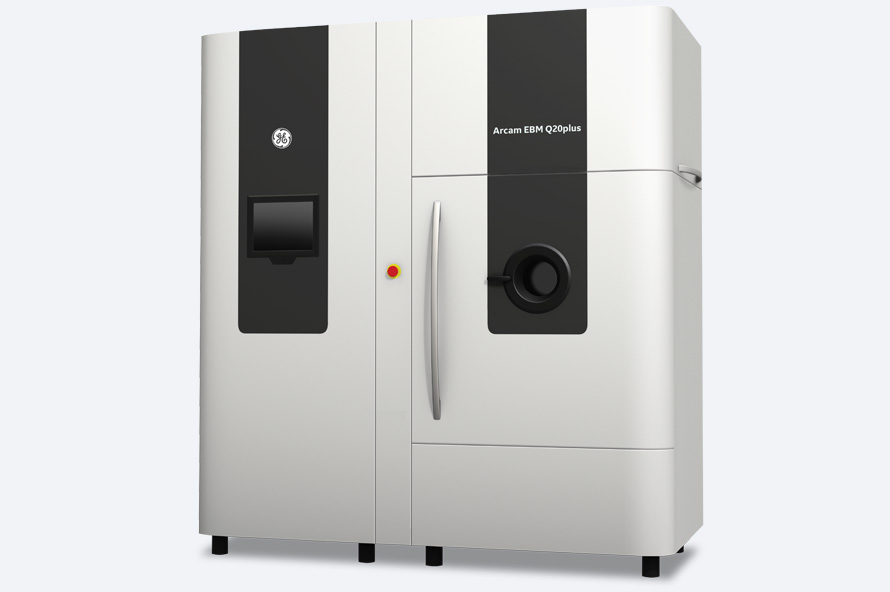

Arcam Q20plus – для виробництва аерокосмічних компонентів.
Arcam Q20plus спеціально розроблений для економічно вигідного виробництва аерокосмічних компонентів, таких як лопаті турбіни, структурних компонентів авіа конструкцій та ін. Діапазон формування досить вражаючий, що дозволяє формувати великі компоненти та проводити оптимальне накладення менших форм. Як і в Arcam Q10plus, внутрішня частина камери для формування гарантує легку обробку порошку і високу швидкість виробництва
Процес Arcam EBM® відбувається у вакуумі і при підвищених температурах, що дозволяє створювати компоненти без напруги, що володіють кращими властивостями матеріалу, ніж подібні виточені компоненти.
Arcam Q20plus, як і Arcam Q10plus, являє собою передову технологію валідації, включаючи Arcam LayerQam для здійснення внутрішньої верифікації деталі, а також новаторську камеру Arcam xQam для автоматичного калібрування, потужну нову платформу програмного забезпечення та електроніку для забезпечення ефективного та електронного забезпечення.
Зниження витрат
Пошук засобів зниження ваги в аерокосмічній промисловості є ключовим моментом так само, як зниження витрат. Зокрема, важливо дотримуватися так званого коефіцієнта Buy-to-Fly – коефіцієнта ваги між сировиною, що використовується для компонента та вагою самої деталі. Коефіцієнт на рівні 15-20 для літальних деталей є стандартним, тим самим додаючи багато додаткових витрат до компоненту на матеріал та обробку на верстаті. Процес Arcam EBM® відкриває неймовірні можливості виробництва легких компонентів з коефіцієнтом Buy-to-Fly близьким до 1.
Коротші терміни виконання замовлення
Аерокосмічні компанії часто повинні покладатися на домінуючих постачальників традиційно литих компонентів. І термін розробки повторної моделі може тривати багато місяців, у той час як технологія Arcam EBM® є технологією виробництва без використання інструментів, що дозволяє виконувати будь-які модифікації моделі в найкоротші терміни за мінімальних витрат.
Підвищена продуктивність
Окрім високої точності та стійкості процес Arcam Q20plus пропонує високу продуктивність. Це стало можливим завдяки багатьом важливим новим характеристикам, включаючи сучасну технологію Arcam xQam.
| Макс.размер формув. | 350 x 380мм (Ø/В) |
| Макс. электроживлення | 3000 Вт |
| Тип катода | Единичный кристалл |
| Мін.діам.променя | 140 μm |
| Макс. EB швидкість переводу | 8000 м/с |
| Активне охолодж. | Охлаждающий резервуар |
| Базовий тиск вакууму | 5 x 10-4 mbar (давл. В камере до начала процесса) |
| Атмосфера формування | 4 x 10-3 mbar (частичн. Давл. He гелия) |
| He споживання гелию,профес форм. | 4 л/ч |
| He спожив. гелиюя, охолодж.форм. | 100-150 /фор. |
| Електроживлення | 3 x 400 В, 32 A, 7 кВт |
| Розмір. Приблиз. | 2300 x 1300 x 2600 mm(W x D x H) |
| Вага | 2900 кг |
| CAD інтерфейс | стандартн. STL |
Можливості створення нових моделей та форм
Свобода при розробці моделей, що надається технологією Arcam EBM®, дозволяє розробникам створювати нові та інноваційні моделі продуктів. Компоненти можна оптимізувати з точки зору зниження їх ваги або інших їх функціональних особливостей, наприклад, поліпшення властивостей охолодження, нагрівання або фільтрації.
